조 성
스트론튬 (Strontium) 자석 : SrCo3 · 6Fe2O3
바륨 (Barium) 자석 : BaCO3 · 6Fe2O3
공 정
습 식 (Wet type magnet) :
............
물과 페라이트 파우다를 일정량 혼합
건 식 (Dry type magnet) :
............
접착용 특수 파우다와 페라이트 파우다를 혼합
............
( 단시간내에 제작 가능 )
특 성
개발시기 : 1950년대
가격이 저렴하다.
비교적 온도에 대한 안정성이 높다.
최대에너지적 (BH)max : 3∼5 MGOe
용 도
스피커, 모타, 건강용품, 타코미터, 스피드미터, TV, 리드스위치, 시계무브먼트 등에 사용된다.
일반적 성능
구
........
분
단
...........
위
내
...............
용
Curie Temperature (퀴리온도)
°C
450
Maximum Operating Temperature
(최대 사용 온도)
°C
250
Hardness (경도)
Hv
480 ~ 580
Density (밀도)
g/㎤
4.8 ~ 4.9
Temperature Coefficient of Br
잔류자속밀도의 온도 특성
%/°C
-0.2
Temperature Coefficient of iHc
보자력의 온도 특성
%/°C
0.3

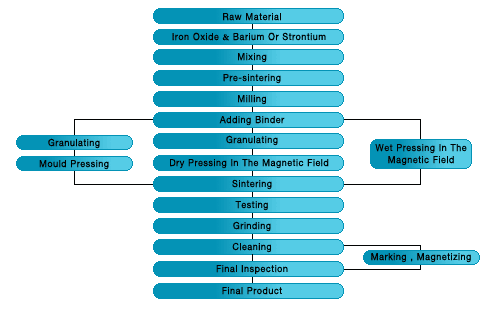

제조공정도
Ferrite Magnet 특성표
Br
Hcb
(BH)max
T
Gs
KA/m
Oe
KJ/㎥
MGOe
Y10T
>0.20
>2000
128~160
1600~2000
6.4~9.6
0.8~1.7
Y15
0.28~0.36
2800~3600
128~192
1500~2400
14.3~17.5
1.8~2.2
Y20
0.32~0.38
3200~3800
128~192
1500~2400
18.3~21.5
2.3~2.7
Y25
0.35~0.39
3500~3900
152~208
1900~2000
22.3~25.5
2.8~3.2
Y30
0.38~0.42
3800~4200
160~216
2000~2700
26.3~29.5
3.3~3.7
Y35
0.40~0.44
4000~4400
176~224
2200~2800
30.3~33.4
3.8~4.2
Y15H
>0.31
>3100
232~248
2900~3100
>17.5
>2.2
Y20H
>0.34
>3400
248~264
3100~3300
>21.5
>2.7
Y25BH
0.36~0.39
3600~3900
176~216
2200~2700
23.9~27.1
3.0~3.4
Y30BH
0.38~0.40
3800~4000
224~240
2800~3000
27.1~303
3.4~3.8

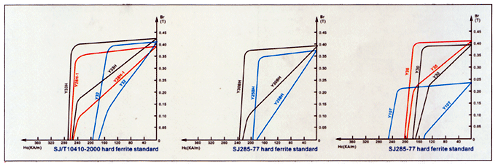

특성에 따른 자기이력곡선
)
